Associer une adresse IP publique existante à la carte réseau d’une machine virtuelle Azure

Open Table of Contents

Résumé pour la direction
- Scenario
- Resolution
Technical Implementation

Résumé pour la direction

Scenario

Dans le cadre des besoins d’accessibilité externe de l’équipe Nautilus DevOps, il était nécessaire d’exposer une machine virtuelle Azure existante à Internet via une adresse IP publique déjà provisionnée. L’objectif consistait à associer cette ressource réseau à l’interface réseau de la machine virtuelle, sans recréer l’infrastructure, afin de préserver la cohérence de l’environnement et de limiter les changements opérationnels.

Cette action répond à un besoin d’exploitation courant : rendre un service hébergé sur une VM accessible depuis l’extérieur tout en s’appuyant sur une adresse IP publique statique existante. Le périmètre concernait un groupe de ressources localisé en South Central US, avec une machine virtuelle, sa carte réseau dédiée et une adresse IP publique déjà disponibles.

Resolution

L’adresse IP publique existante a été correctement associée à la carte réseau de la machine virtuelle ciblée. Cette mise à jour a permis d’activer la connectivité entrante externe attendue pour la VM datacenter-vm-pip, tout en conservant les ressources réseau déjà en place.

Le résultat apporte une valeur immédiate sur le plan opérationnel : exposition contrôlée du service, réutilisation des composants existants, et standardisation de la procédure grâce à des commandes Azure CLI et PowerShell facilement réexécutables dans une logique d’automatisation.

L’association de l’IP publique à la carte réseau a été réalisée avec succès en s’appuyant sur les ressources existantes, sans redéploiement de la VM.

Technical Implementation

Topology

The implementation targeted an existing Azure virtual machine networking stack in the following scope:

Resource Group: kml_rg_main-bc1f6888c33545d0
Region: South Central US
Virtual Machine: datacenter-vm-pip
Network Interface: datacenter-vm-pipVMNic
Public IP Address: datacenter-pip

The objective was to bind the existing static Public IP resource to the VM’s primary NIC IP configuration. Since the resources were already deployed, this was an in-place network update rather than a provisioning workflow.

This operation can be performed headlessly using Azure CLI or Azure PowerShell, making it suitable for repeatable administration and future Infrastructure as Code alignment.

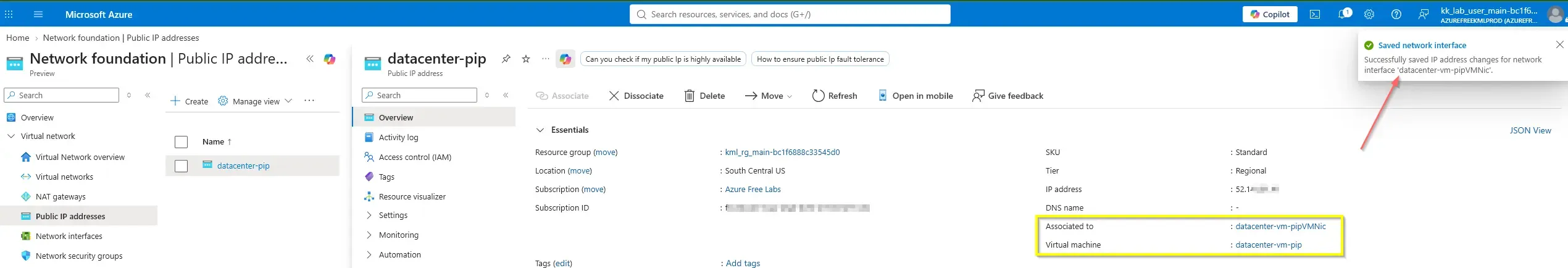

Azure Configuration

The update targets the NIC IP configuration directly. This is the Azure-native method when attaching an existing Public IP to an already deployed VM network interface.

Action

The portal-based action can be translated into concise scripted operations by retrieving the existing NIC and Public IP, then updating the NIC IP configuration to reference the Public IP resource.

Architectural Insight: Zero Trust & Public IPs

Associating a Public IP enables external reachability at the network layer, but under Azure’s Zero Trust architecture, effective access is explicitly denied by default. Connectivity ultimately depends on proper Network Security Group (NSG) rules, guest OS firewall settings, and active listening services on the VM.

This task was originally completed in the Azure Portal, but the CLI and PowerShell equivalents provide a cleaner operational baseline for scripted administration and future IaC adoption.

Azure CLI

Use the following Azure CLI script to associate the existing Public IP with the existing NIC:

#!/usr/bin/env bash

RG="kml_rg_main-bc1f6888c33545d0"
NIC="datacenter-vm-pipVMNic"
PIP="datacenter-pip"

az network nic ip-config update \
  --resource-group "$RG" \
  --nic-name "$NIC" \
  --name "ipconfig1" \
  --public-ip-address "$PIP"associate-public-ip-to-nic.sh

ipconfig1 is the default primary IP configuration name for many Azure VM NICs. If your NIC uses a different IP configuration name, list it first with az network nic show.

Optional validation:

#!/usr/bin/env bash

RG="kml_rg_main-bc1f6888c33545d0"
NIC="datacenter-vm-pipVMNic"

az network nic show \
  --resource-group "$RG" \
  --name "$NIC" \
  --query "ipConfigurations[].{name:name,publicIp:publicIPAddress.id}" \
  --output tablevalidate-public-ip-association.sh

Azure PowerShell

Use the following concise PowerShell script to update the NIC and attach the existing Public IP:

$ResourceGroupName = "kml_rg_main-bc1f6888c33545d0"
$NicName = "datacenter-vm-pipVMNic"
$PublicIpName = "datacenter-pip"

$nic = Get-AzNetworkInterface -ResourceGroupName $ResourceGroupName -Name $NicName
$pip = Get-AzPublicIpAddress -ResourceGroupName $ResourceGroupName -Name $PublicIpName

$nic.IpConfigurations[0].PublicIpAddress = $pip
$nic | Set-AzNetworkInterfaceAssociate-PublicIpToNic.ps1

Optional validation:

$ResourceGroupName = "kml_rg_main-bc1f6888c33545d0"
$NicName = "datacenter-vm-pipVMNic"

(Get-AzNetworkInterface -ResourceGroupName $ResourceGroupName -Name $NicName).IpConfigurations |
Select-Object Name, @{Name="PublicIpId";Expression={$_.PublicIpAddress.Id}}Validate-PublicIpAssociation.ps1
